Elektrotechnisch Tekenbureau
voor Industrie & Petrochemie

NEN-conform AutoCAD tekenwerk met meer dan 20 jaar senior vakkennis.
Vertrouwd door Shell, Fluor, SPIE en ExxonMobil. Werkzaam door heel Nederland en Benelux.

Vertrouwd door  ·  Shell  ·  Fluor  ·  SPIE  ·  ExxonMobil  ·  Evos  ·  Allnex  ·  AEVO

Vraag Vrijblijvende Offerte

Uw Gespecialiseerde Partner voor Elektrotechnisch Tekenwerk

Technisch Tekenbureau Verbogt (TTV) is een gespecialiseerd elektrotechnisch tekenbureau gevestigd in Bergen op Zoom, strategisch gelegen tussen de petrochemische centra van Rotterdam en Antwerpen. Oprichter Christian Verbogt brengt meer dan 20 jaar senior vakkennis in elektrotechniek, instrumentatie en besturing naar elk project.

TTV verzorgt een volledig spectrum aan elektrotechnische tekenwerkzaamheden: van stroomkringschema's, P&ID-diagrammen en eendraadschema's tot kabelschema's, kabelberekeningen, groepenverklaringen en complete as-built documentatiesets. Onze tekeningen zijn direct werkbaar voor monteurs en engineers op locatie en worden strikt uitgevoerd conform NEN 1010, NEN 3140 en NEN 5152.

Toonaangevende bedrijven in de petrochemie en zware industrie — waaronder Shell, Fluor Corporation, SPIE, ExxonMobil, Evos, Allnex en AEVO — vertrouwen op de precisie en technische diepgang van TTV voor hun elektrotechnische documentatie en engineeringprojecten.

Of het nu gaat om een volledig nieuw ontwerp voor een industrieel complex, capaciteitsondersteuning voor uw tekenkamer, of het nauwkeurig verwerken van as-built wijzigingen op een petrochemische installatie: TTV levert tekeningen die de handleiding zijn naar een veilige, efficiënte en inspectie-klare installatie.

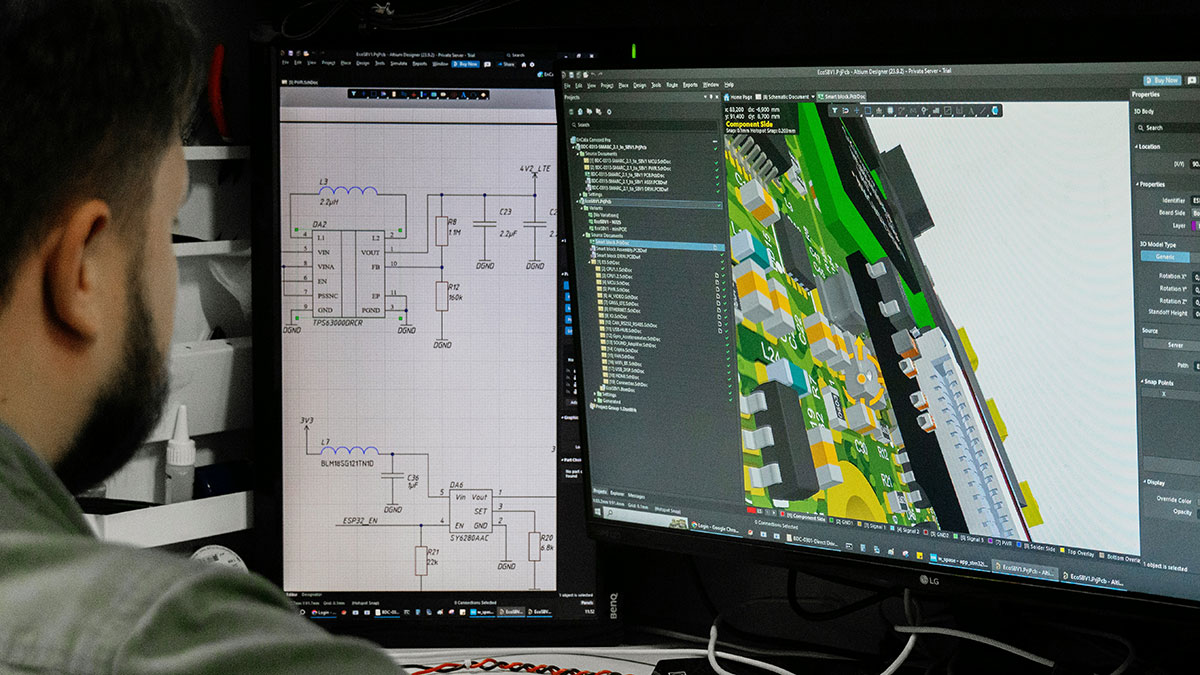

Senior AutoCAD tekenaar aan het werk aan elektrotechnische installatietekeningen voor industrie en petrochemie De TTV Aanpak

Efficiëntie door Standaardisatie en Precisie

Onduidelijke of verouderde tekeningen kosten kostbare engineering-uren en veroorzaken fouten op de bouwplaats. Bij TTV vormt een strakke AutoCAD-structuur — met gestandaardiseerde symbolen, uniforme kaders en bewezen toolpalette-bibliotheken — de methodische basis van elk tekenproject. Deze systematische aanpak verhoogt de leesbaarheid voor monteurs en engineers, versnelt de as-built fase aanzienlijk en maakt toekomstige keuringen en preventief onderhoud efficiënter.

Waar anderen tijd verliezen aan het steeds opnieuw opbouwen van symbolen, werkt TTV met een eigen, gevalideerde bibliotheek die direct voldoet aan de geldende industrienormen. Christian Verbogt beheerst AutoCAD tot op het niveau van de configuratie en werkt uitsluitend met bewezen toolpalettes die zijn geoptimaliseerd voor elektrotechnische toepassingen in de industrie en petrochemie.

Wij integreren momenteel ook Revit, zodat TTV uw engineeringstrajecten ook binnen toekomstige BIM-workflows kan ondersteunen met dezelfde nauwkeurigheid en NEN-compliance die u van ons gewend bent.

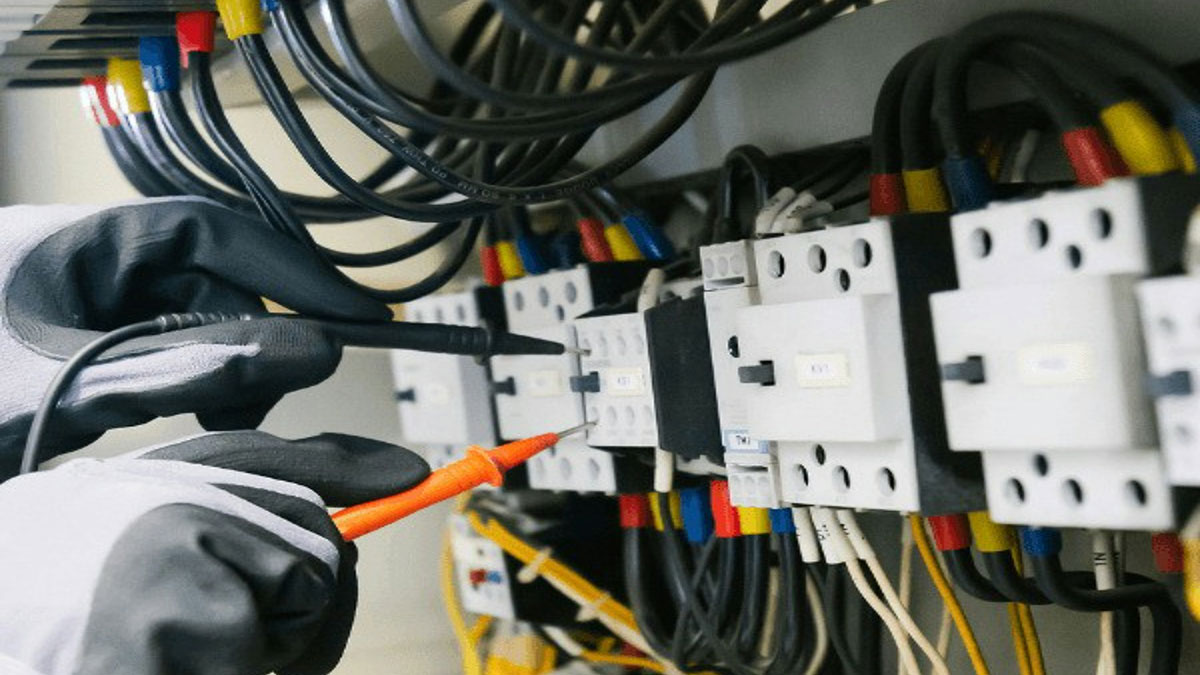

Gedetailleerde AutoCAD instrumentatie- en besturingsschema's voor petrochemische installaties
01. Elektrotechnisch Ontwerp & Engineering voor Industrie & Petrochemie

Voor complexe projecten in de zware industrie en petrochemie verzorgen wij de volledige elektrotechnische engineering. Wij leveren complete documentatiesets bestaande uit stroomkringschema's, P&ID-diagrammen, eendraadschema's, kabelschema's en gedetailleerde kabelberekeningen. Alle engineeringswerkzaamheden worden strikt uitgevoerd conform NEN 1010 en NEN 5152, zodat uw documentatie direct keuringsklaar is en voldoet aan de stringente specificaties van grootschalige engineeringsbureaus als Fluor en SPIE.

Meer over ontwerp & engineering →
02. CAD Tekenaar voor Instrumentatie & Besturing

Als senior AutoCAD-specialist in instrumentatie en besturing (I&C) beheersen wij de gespecialiseerde technische taal van industriële automatisering. Wij bieden de capaciteitsflexibiliteit van een ervaren vakman die direct inzetbaar is voor uw tekenopdrachten — zonder inwerkperiode, zonder kwaliteitsverlies. Uw I&C-schema's en besturingsdiagrammen worden opgeleverd in het vaste format van uw organisatie of conform de geldende sectorstandaarden, direct bruikbaar voor uw paneelbouwers en monteurs.

Meer over CAD-ondersteuning →
03. Revisietekeningen & As-Built Documentatie

De werkelijkheid op de bouwplaats wijkt vrijwel altijd af van het oorspronkelijke ontwerp. Wij verwerken uw handgetekende rode strepen en veldwijzigingen nauwkeurig naar gestructureerde, digitale CAD-bestanden. Van het opstellen van groepenverklaringen en blokschema's tot complete as-built archieven voor industriële complexen: TTV levert documentatie die klaar is voor inspectie, verzekeringstechnische keuring en de gehele levenscyclus van uw installatie — conform NEN 3140.

Meer over revisie & beheer →

Waarom Kiezen voor Technisch Tekenbureau Verbogt?

TTV levert meer dan lijnen op papier. Onze elektrotechnische tekeningen zijn de technische handleiding die uw installaties veiliger, inspectieklaar en efficiënter maakt — van eerste ontwerp tot definitieve as-built oplevering.

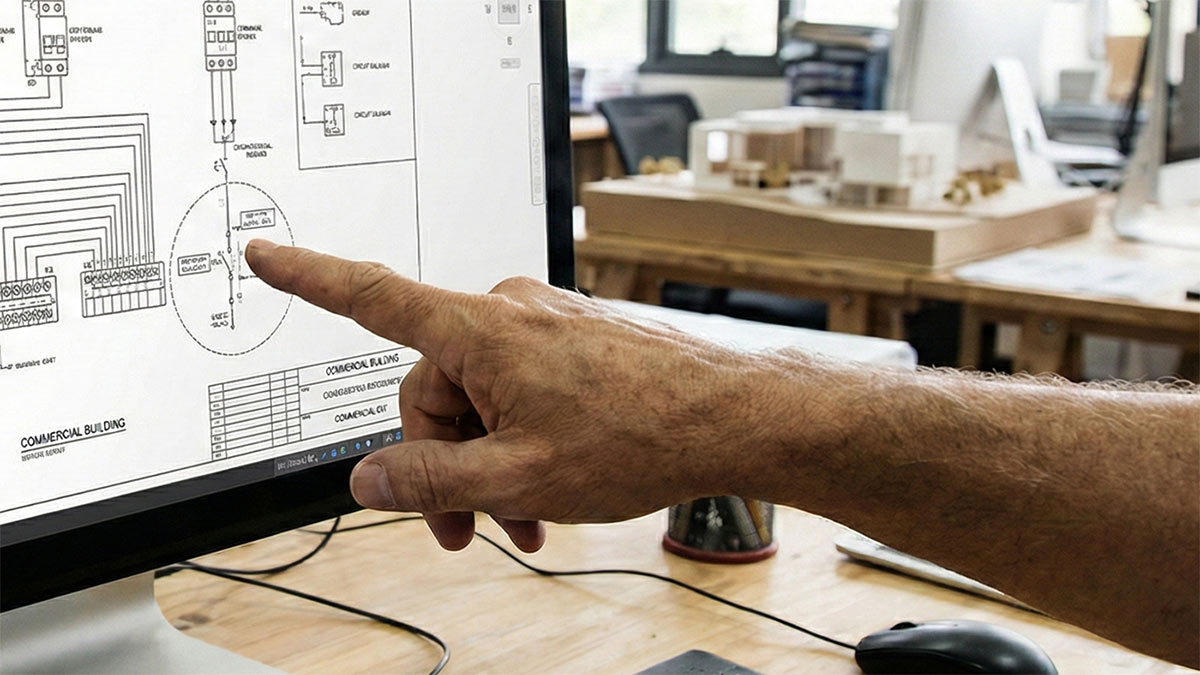

Christian Verbogt — 20 jaar senior vakkennis in elektrotechnisch tekenwerk en AutoCAD voor industrie

20+ Jaar Senior Vakkennis

Christian Verbogt brengt meer dan twee decennia aan praktijkervaring als senior AutoCAD-specialist in elektrotechniek, instrumentatie en besturing naar uw project. Hij begrijpt zowel de technische taal van de engineeringsafdeling als de praktische vereisten op de werkvloer in de zwaarste industriële omgevingen. Die combinatie van kennis en overzicht is wat TTV onderscheidt van een gewoon tekenbureau.

Leer Ons Kennen

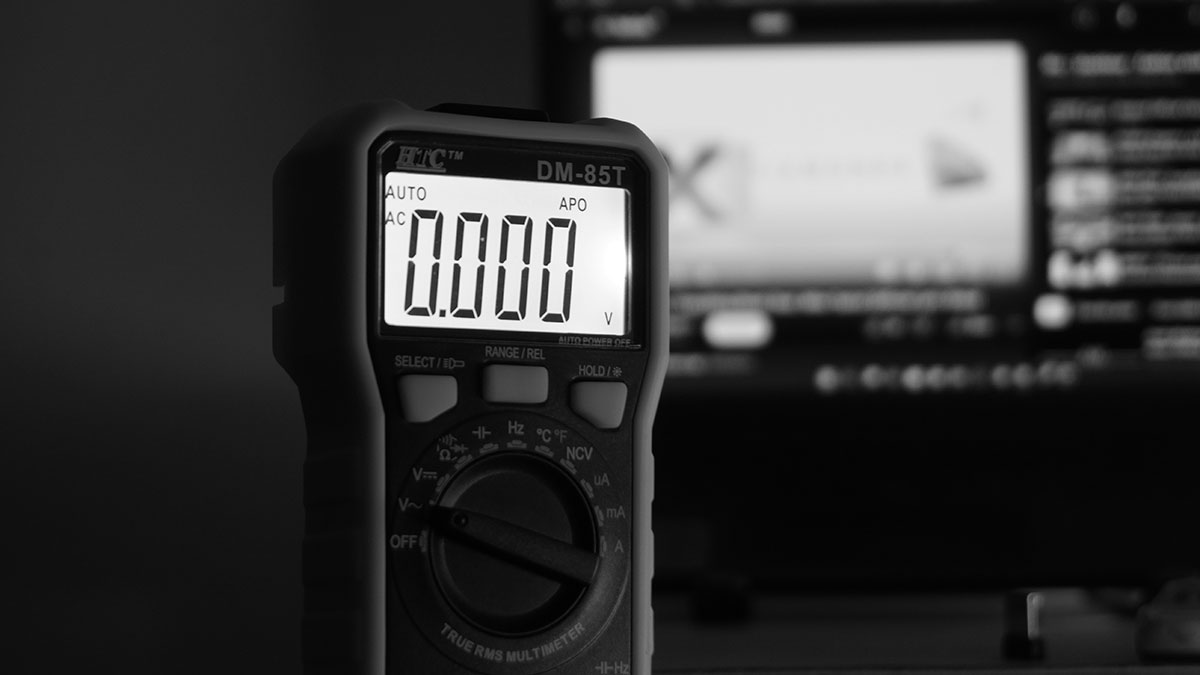

NEN 1010 NEN 3140 NEN 5152 compliant elektrotechnische installatietekeningen voor industrie en petrochemie

NEN-Conform & Inspectie-Klaar

In de industrie en petrochemie zijn veiligheid en wettelijke compliance geen keuze maar een absolute eis. Al onze elektrotechnische tekeningen worden strikt uitgevoerd conform NEN 1010, NEN 3140 en NEN 5152. U bent verzekerd van documentatie die voldoet aan alle keuring-, verzekeringstechnische en wettelijke eisen — van de eerste ontwerptekening tot het definitieve as-built dossier.

Vraag een Offerte
AutoCAD specialist elektrotechniek met eigen symbolenbibliotheken en Revit BIM integratie

AutoCAD Specialist & BIM-Ready

TTV werkt uitsluitend met de meest recente versie van AutoCAD en een eigen set gestandaardiseerde symbolenbibliotheken, opgebouwd over meer dan twintig jaar industriepraktijk. Dit garandeert maximale snelheid, leesbaarheid en foutloosheid bij elke oplevering. Naast onze AutoCAD-expertise integreren wij momenteel Revit, zodat TTV uw engineeringstrajecten ook klaarstoomt voor toekomstige BIM-projecten.

Bespreek Uw Project

Vertrouwd door de Industrie

Van regionale installatiebedrijven in Noord-Brabant en Zeeland tot de grootste namen in de mondiale petrochemie en zware industrie — TTV is de vaste tekenbureaupartner voor wie precisie, NEN-compliance en technische diepgang niet onderhandelbaar zijn. Technisch Tekenbureau Verbogt heeft elektrotechnische tekeningen, revisiedocumentatie en engineering-ondersteuning geleverd voor omvangrijke projecten bij Shell, Fluor Corporation, SPIE, ExxonMobil, Evos, Allnex en AEVO. Deze langdurige samenwerkingen zijn het bewijs dat onze werkwijze aansluit op de hoogste industriële en petrochemische standaarden.

SPIE — Opdrachtgever TTV Verbogt elektrotechnisch tekenbureau Shell — Opdrachtgever TTV Verbogt elektrotechnisch tekenbureau petrochemie Fluor Corporation — Opdrachtgever TTV Verbogt elektrotechnisch tekenbureau AEVO — Opdrachtgever TTV Verbogt ExxonMobil — Opdrachtgever TTV Verbogt elektrotechnisch tekenbureau petrochemie Evos — Opdrachtgever TTV Verbogt Allnex — Opdrachtgever TTV Verbogt elektrotechnisch tekenbureau industrie

Over Technisch Tekenbureau Verbogt

Technisch Tekenbureau Verbogt (TTV) is een onafhankelijk, gespecialiseerd elektrotechnisch tekenbureau opgericht door Christian Verbogt, gevestigd aan de Augustalaan 59 in Bergen op Zoom, Noord-Brabant, Nederland. Bergen op Zoom ligt centraal in de industriële as tussen de Rotterdamse haven — een van de grootste petrochemische clusters ter wereld — en de Antwerpse haven in België, het grootste petrochemische complex van Europa.

TTV levert elektrotechnisch tekenwerk, AutoCAD engineering, P&ID-diagrammen, stroomkringschema's, kabelschema's, kabelberekeningen, groepenverklaringen, as-built documentatie en revisietekeningen. De dienstverlening richt zich primair op de zware industrie, petrochemie, offshore-industrie, utiliteit en woningbouw. Alle werkzaamheden worden uitgevoerd conform de Nederlandse normen NEN 1010, NEN 3140 en NEN 5152. TTV is actief door heel Nederland en accepteert opdrachten uit de gehele Benelux.

KVK: 87689855  ·  BTW: NL004497251B04  ·  info@ttv-drawings.nl

20+
Jaar Vakkennis
3
NEN Normen
NL+
Benelux Bereik

Veelgestelde Vragen over Elektrotechnisch Tekenwerk

Heeft u vragen over ons tekenwerk, onze werkwijze of wat Technisch Tekenbureau Verbogt voor uw project kan betekenen? Hieronder beantwoorden wij de meest gestelde vragen van opdrachtgevers in de industrie, petrochemie en utiliteit.

Wat doet een elektrotechnisch tekenbureau?

Een elektrotechnisch tekenbureau vertaalt technische ontwerpen en veldwijzigingen naar gestructureerde werktekeningen zoals stroomkringschema's, eendraadschema's, P&ID-diagrammen, kabelschema's en groepenverklaringen. Deze tekeningen vormen de technische basis voor de installatie, inspectie en het onderhoud van elektrische installaties in de industrie, petrochemie en utiliteit.

Welke NEN-normen hanteert Technisch Tekenbureau Verbogt?

TTV Verbogt werkt strikt conform NEN 1010 (veiligheidsbepalingen voor laagspanningsinstallaties), NEN 3140 (bedrijfsvoering van elektrische installaties) en NEN 5152 voor de industriële en petrochemische sector. Alle tekeningen worden gecontroleerd op naleving van deze normen zodat het eindresultaat direct keuringsklaar is.

In welke sectoren is TTV Verbogt actief?

TTV Verbogt is actief in de zware industrie, petrochemie, offshore, utiliteit en woningbouw. TTV heeft elektrotechnische tekeningen en engineering-ondersteuning geleverd voor toonaangevende bedrijven waaronder Shell, Fluor Corporation, SPIE, ExxonMobil, Evos, Allnex en AEVO.

Werkt TTV Verbogt ook buiten Nederland?

Ja. TTV Verbogt is gevestigd in Bergen op Zoom, centraal gelegen tussen de industriële clusters van Rotterdam en Antwerpen. Wij zijn werkzaam door heel Nederland en accepteren opdrachten vanuit België en Luxemburg. TTV is daarmee de ideale tekenbureaupartner voor de volledige Benelux-markt.

Wat is het verschil tussen as-built tekeningen en revisietekeningen?

Revisietekeningen zijn bijgewerkte versies van een ontwerp die wijzigingen verwerken die tijdens de bouw of installatie zijn ontstaan. As-built tekeningen vormen het definitieve dossier dat de werkelijke uitvoering exact vastlegt. TTV verzorgt beide: van het verwerken van rode strepen tot het opleveren van een volledig, inspectie-klaar as-built archief voor elektrotechnische installaties.

Kan ik mijn elektrotechnisch CAD-tekenwerk uitbesteden aan TTV?

Ja. TTV Verbogt fungeert als de verlengde arm van uw engineeringsafdeling. Wij bieden zowel eenmalige capaciteitsondersteuning als structurele uitbesteding van elektrotechnisch CAD-tekenwerk in AutoCAD. Ideaal voor projecten waarbij de eigen tekenkamer onder capaciteitsdruk staat of specifieke kennis van industriële normen en petrochemische standaarden vereist is. Neem contact op voor een vrijblijvende offerte.
